Tanque esmaltado tipo F

Tipo F

Tanques esmaltados

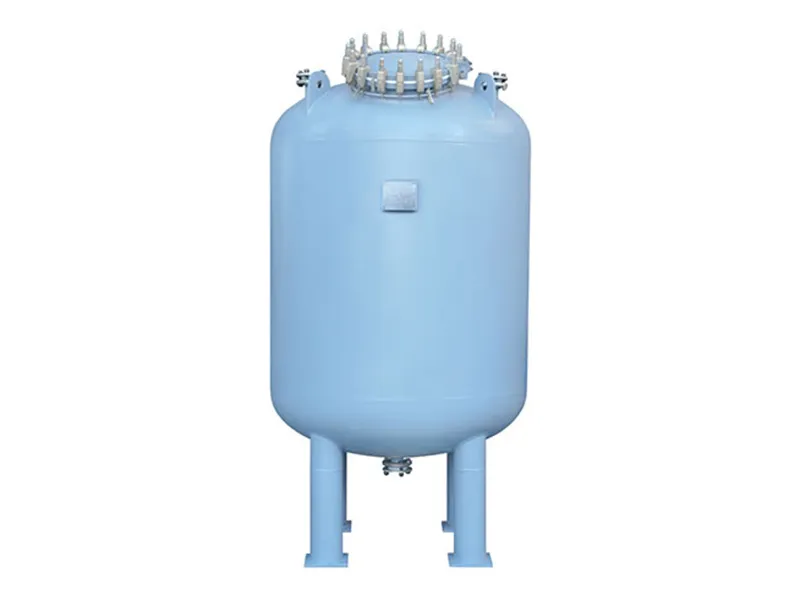

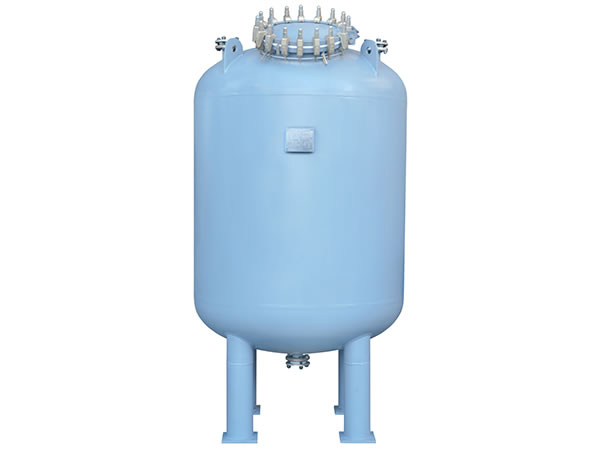

Nuestro tanque esmaltado tipo F destaca por su diseño de una sola pieza, lo que significa que el cuerpo y la tapa forman un conjunto. Este tanque para químicos destaca por su resistencia a la corrosión, revestimiento de vidrio estable y gran durabilidad. Disponemos de diferentes modelos de tanque de acero vidriado tipo cerrado de acuerdo con su volumen: F1000L, F1500L, F2000L, F3000L, F5000L, F6300L, F8000L, F10000L, F12500L, F16000L, F20000L, F30000L y F50000L, entre otros. Además, personalizamos el tanque esmaltado de acuerdo con sus requisitos. No lo dude más y solicite ya su cotización sin compromiso.

Deje un mensaje

Parámetros técnicos del depósito revestido de vidrio

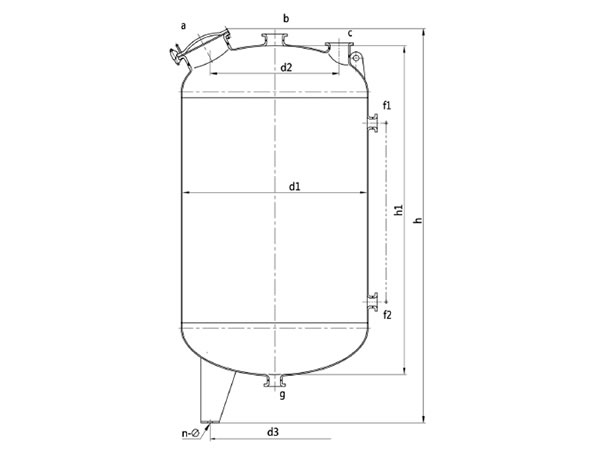

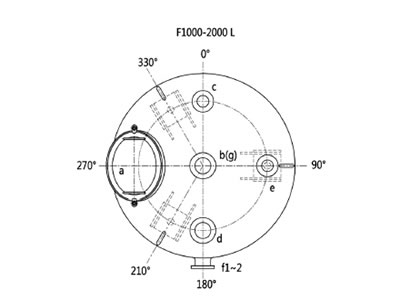

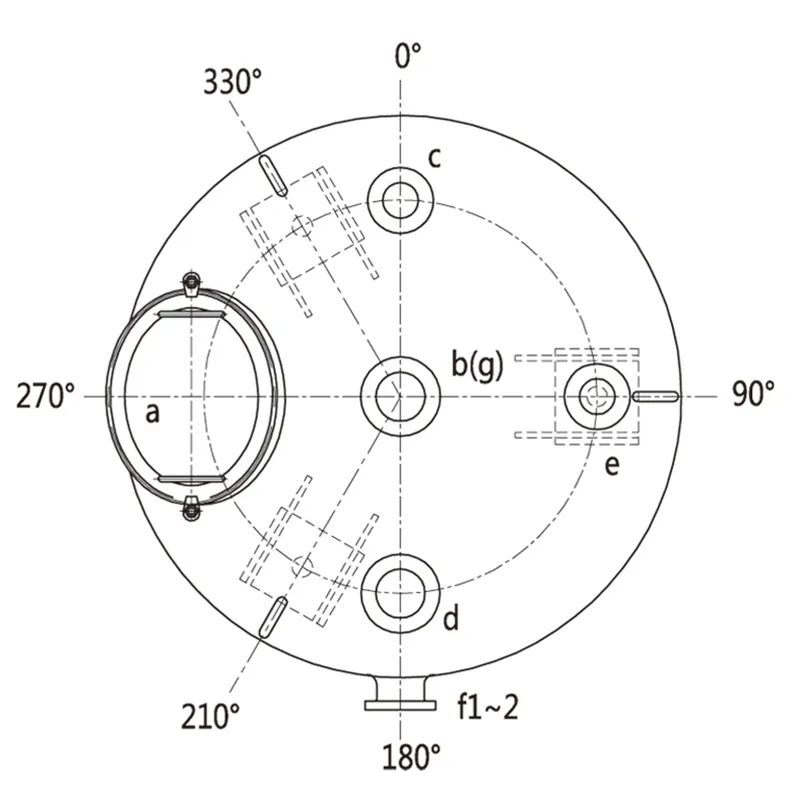

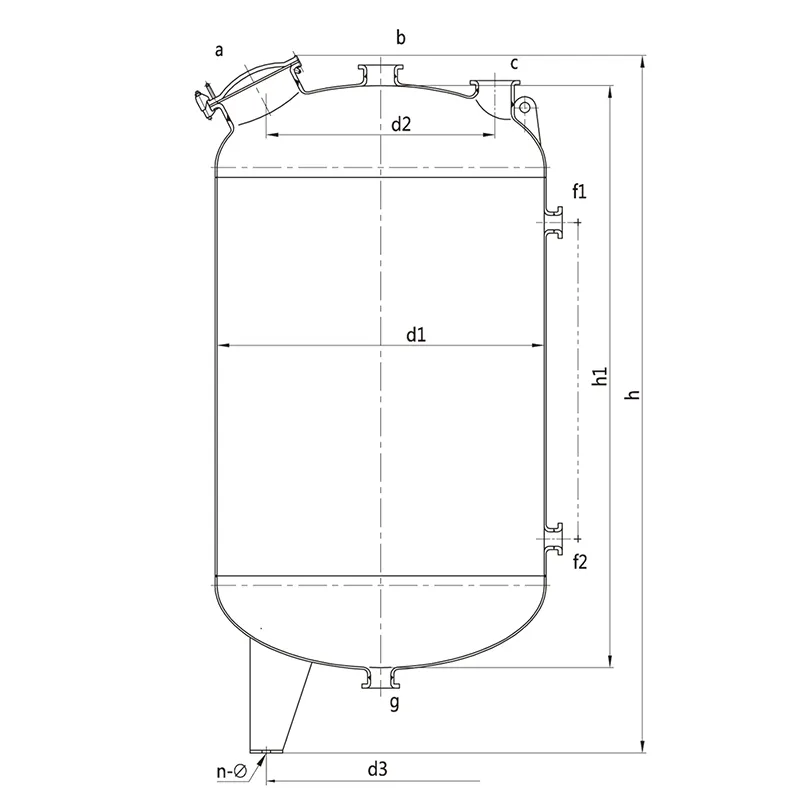

Plano del tanque revestido de vidrio F1000L-2000L

•

•

Modelo		F1000	F1500	F2000
Capacidad nominal (L)		1000	1500	2000
Capacidad total (L)		1300	1674	2337
Peso de referencia (kg)		600	810	972
Dimensiones (mm)	d1	1000	1200	1300
	d2	600	720	780
	d3	700	840	950
	h1	1820	1680	1978
	h	2300	2120	2450
	n-Φ	3-φ24	3-φ24	3-φ24
DN de la boquilla de recipiente (mm)	a	300x400	300x400	300x400
	b	80	80	80
	C	80	80	100
	d	80	80	80
	e	80	80	80
	f1	65	65	65
	f2	65	65	65
	g	80	100	100

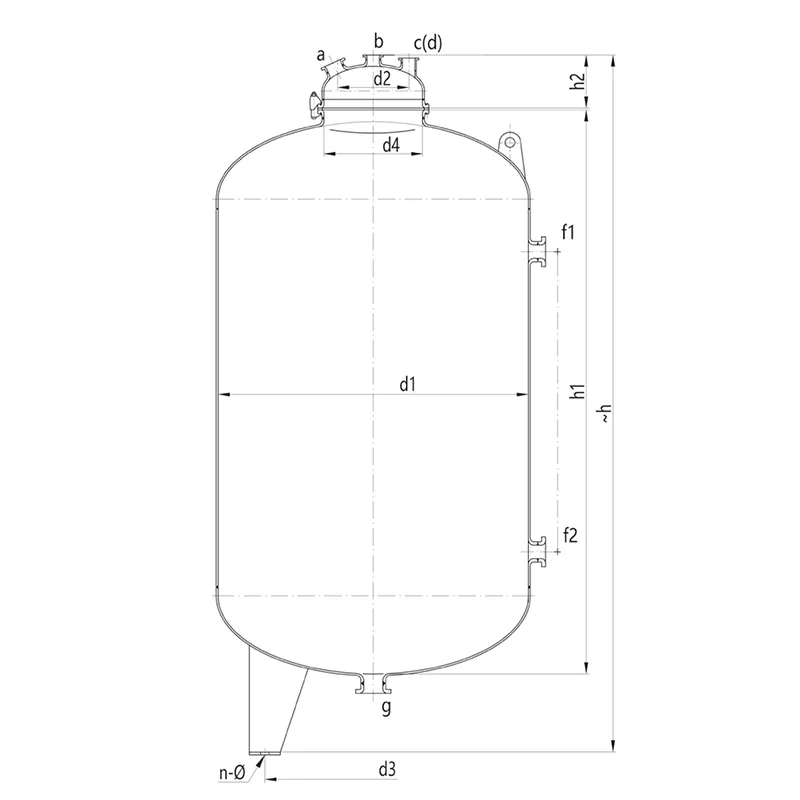

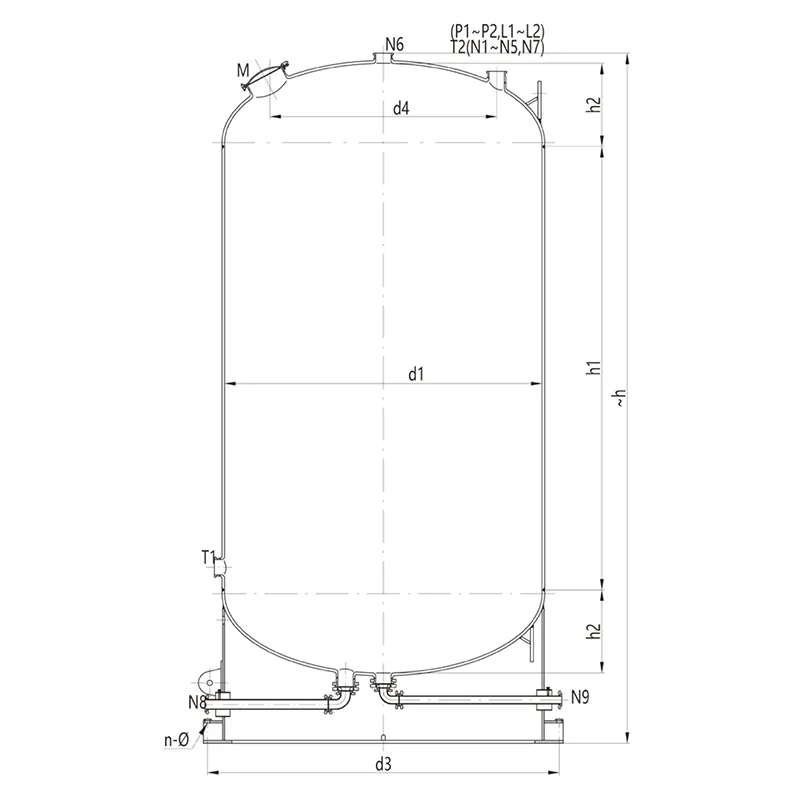

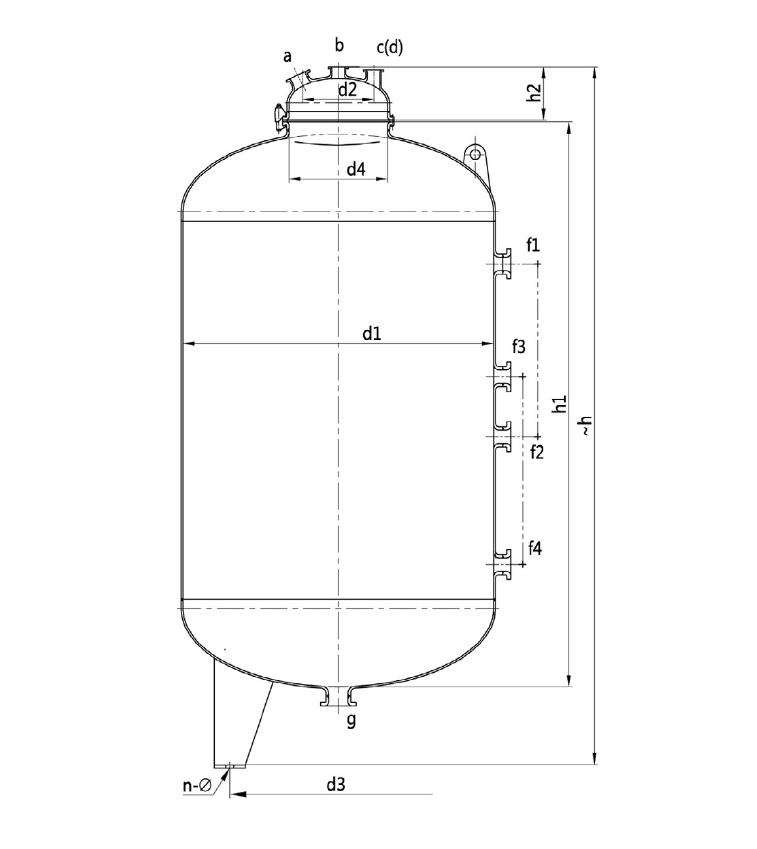

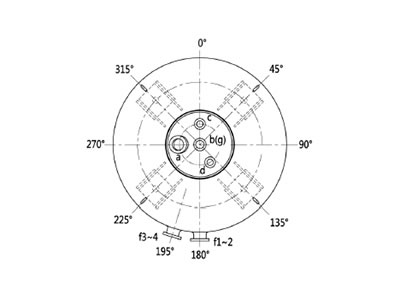

Plano del tanque revestido de vidrio F3000L-F135000L

•

  F 3000-50000L

•

  F 3000-50000L

•

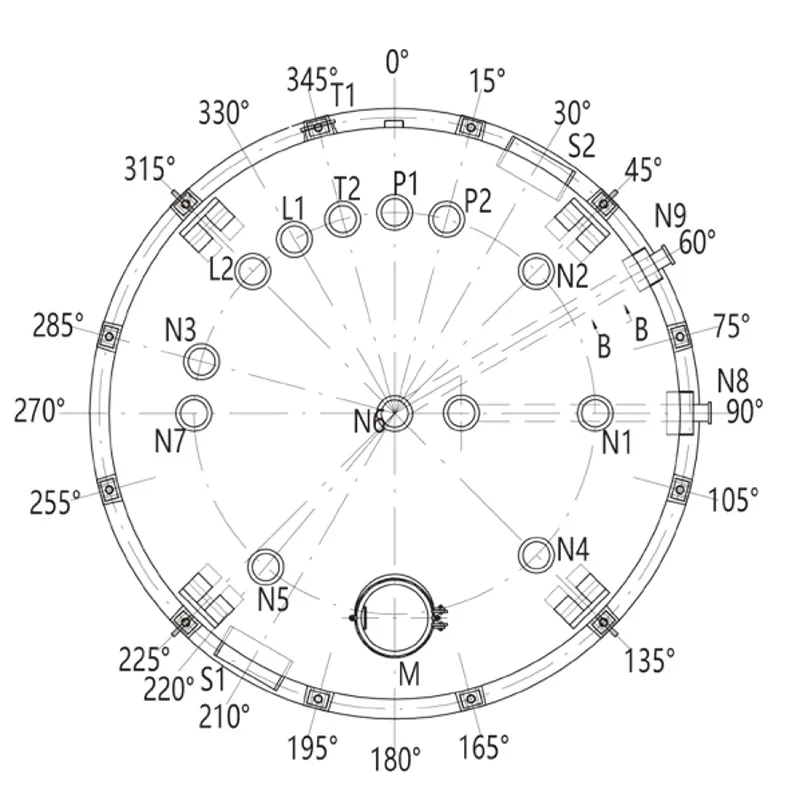

  F 135000L

•

  F 135000L

	Recipiente interior
Presión de diseño (MPa)	ATM
Temperatura de diseño (℃)	-19~150

Modelo		F3000	F5000	F6300	F8000	F10000	F12500	F16000	F20000	F30000	F40000	F50000	F135000
Capacidad nominal (L)		3000	5000	6300	8000	10000	12500	16000	20000	30000	40000	50000	135000
Capacidad total (L)		3796	5740	7100	8990	11270	13970	17821	22346	33553	44000	55000	143200
Peso de referencia (kg)		1543	1910	2980	3525	4380	5530	6670	8324	11720	15450	19300	53000
Dimensiones (mm)	d1	1600	1600	1750	1900	2200	2400	2400	2600	3000	3200	3400	4200
	d2	420	420	420	420	420	420	420	420	420	480	480	/
	d3	1200	1200	1300	1400	1650	1800	1800	1950	2250	2400	2550	4654
	d4	600	600	600	600	700	700	700	700	700	800	800	3000
	h1	2220	3174	3304	3554	3392	3554	4414	4714	5340	6125	6755	8870
	h2	315	315	315	315	355	355	355	355	355	390	390	1100
	h	2850	3790	3910	4185	4040	4207	5060	5400	6000	6870	7500	12150
	n-Φ	4-φ30	4-φ30	4-φ30	4-φ30	4-φ30	4-φ36	4-φ36	4-φ36	4-φ36	4-φ36	4-φ36	12-φ50
DN de la boquilla de recipiente (mm)	a	125	125	125	125	125	125	125	125	125	125	125	/
	b	65	65	65	65	80	80	80	80	80	80	80	/
	C	65	65	65	65	65	65	65	65	65	80	80	/
	d	65	65	65	65	65	65	65	65	65	65	65	/
	f1	65	65	65	65	65	65	65	65	65	80	80	/
	f2	65	65	65	65	65	65	65	65	65	80	80	/
	g	125	125	125	125	125	125	125	125	125	150	150	/

TEl tanque esmaltado (tipo F) presenta una estructura integrada y cerrada. La tapa superior forma una sola pieza con el cuerpo del recipiente y no es separable. La superficie interior de acero está recubierta con una capa de vidrio que entra en contacto directo con los materiales almacenados. Este tanque es adecuado para el almacenamiento de materiales corrosivos compatibles con dicho revestimiento vitrificado.

TEl cuerpo del recipiente puede configurarse con boquillas de entrada y salida, así como con otras boquillas de proceso, para facilitar la conexión con tuberías, instrumentación y equipos situados aguas arriba y aguas abajo.

El tanque de almacenamiento vitrificado (tipo F) presenta un diseño de cuerpo y fondo integrados y es adecuado para aplicaciones que requieren recipientes de almacenamiento estacionarios.

Las boquillas de entrada y salida, así como otras boquillas de proceso, pueden configurarse para la conexión a reactores, tuberías y equipos situados aguas arriba o aguas abajo, según los requisitos de almacenamiento, transferencia e instrumentación.

El número y la ubicación de las boquillas, junto con otras características de diseño no estándar, pueden personalizarse en función de proyectos específicos.
