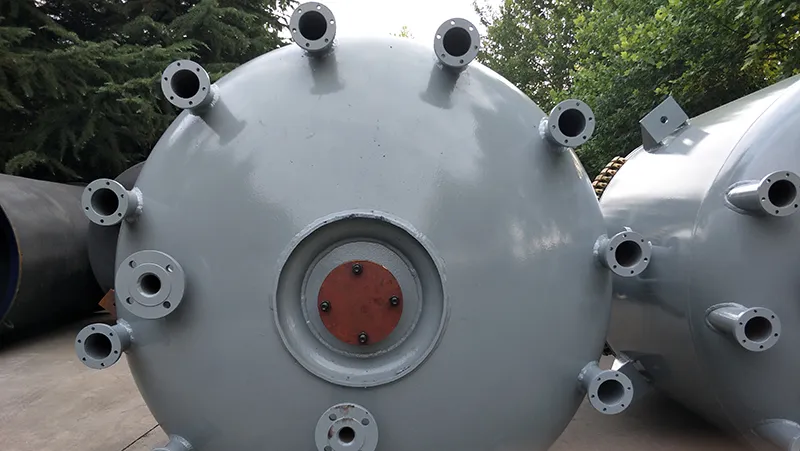

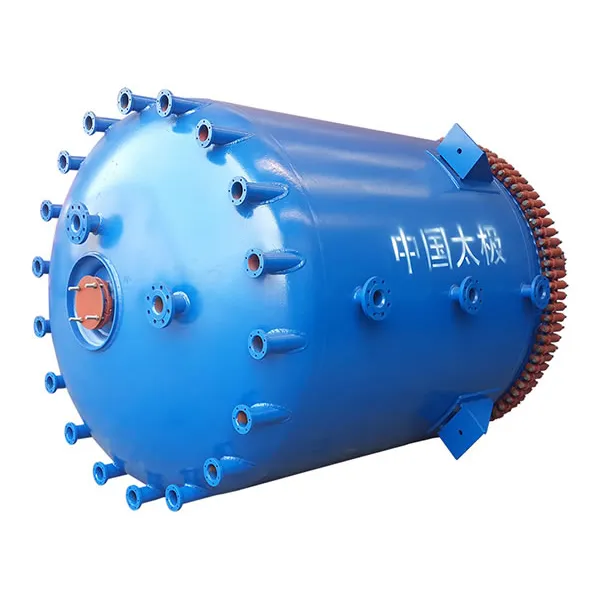

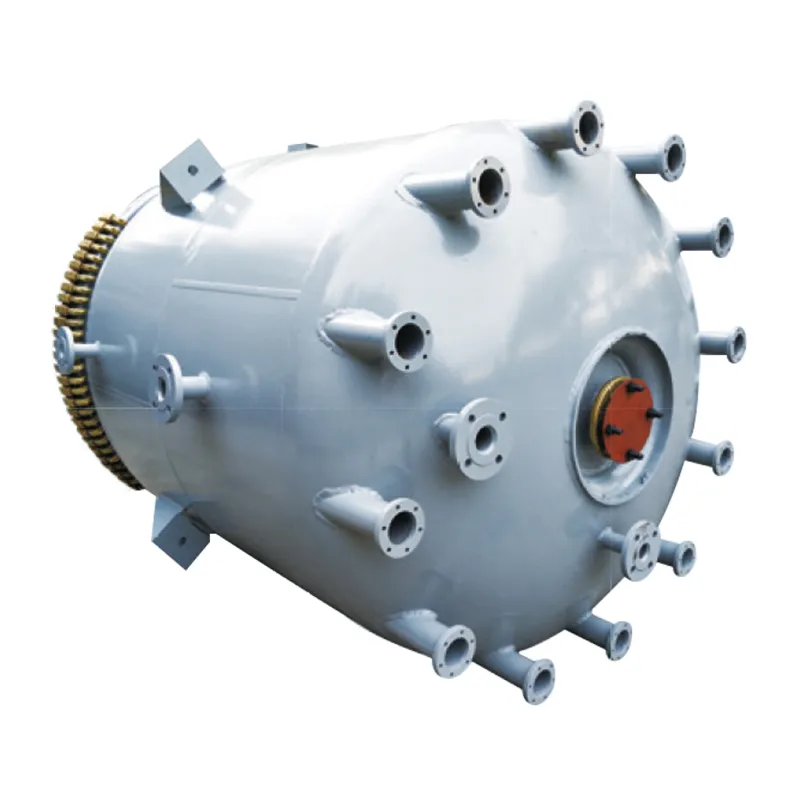

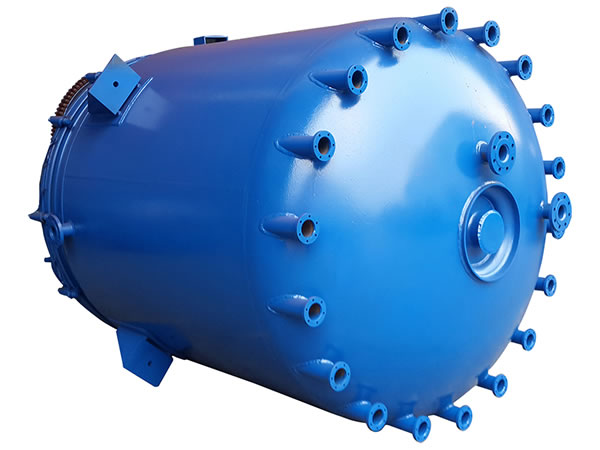

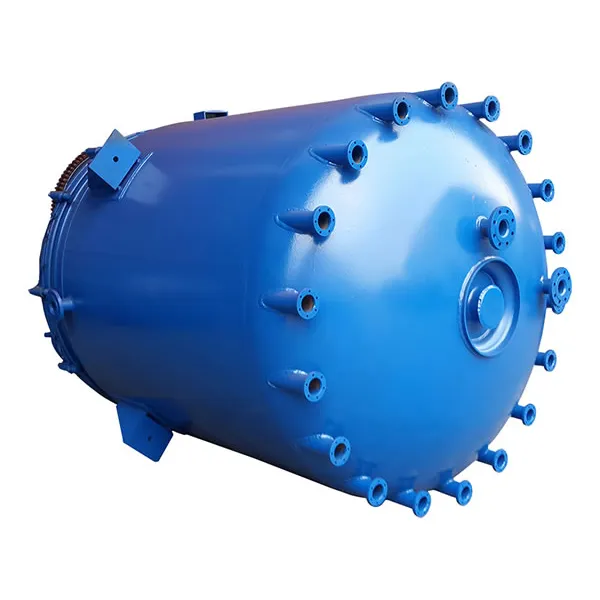

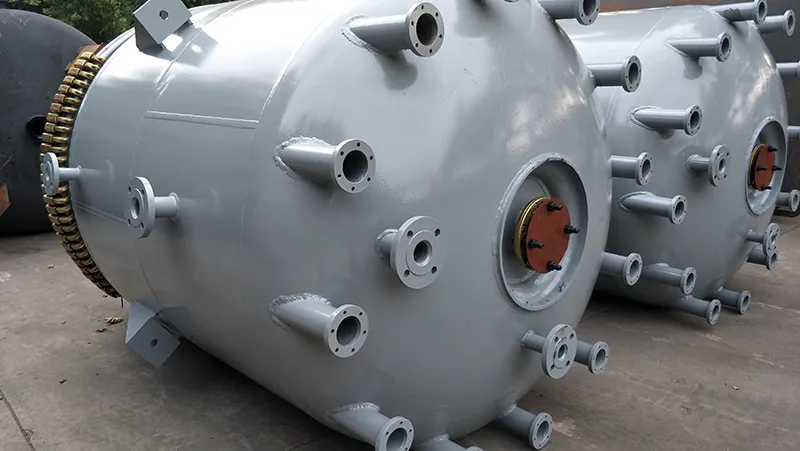

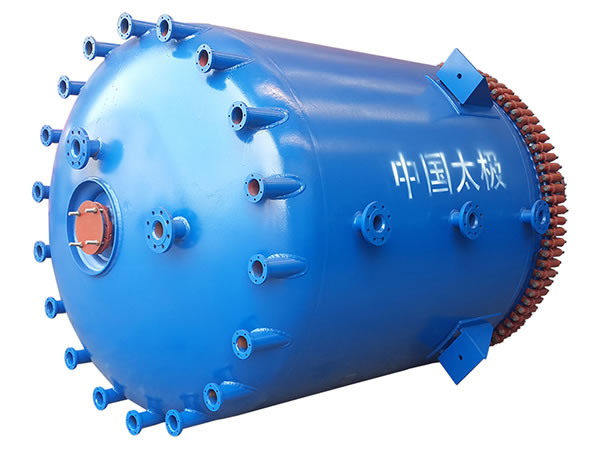

Reactor esmaltado con calentador eléctrico

Vídeo
Deje un mensaje

Características principales del reactor industrial

  • El reactor esmaltado con calentador eléctrico destaca por su rapidez de calentamiento, excelente resistencia a altas temperaturas, alta seguridad y facilidad de uso.
  • Este equipo revestido de vidrio incorpora las tecnologías más avanzadas a nivel nacional e internacional. Se utiliza principalmente en la industria de los fármacos, químicos, alimentos, aditivos e iluminación.
  • Nuestro reactor industrial está formado por el cuerpo, tapa, agitador, camisa, tubo calentador, soporte, unidad de accionamiento, unidad de sello, etc. El cliente puede escoger el material y las boquillas de acuerdo con sus requisitos de proceso. Además, personalizamos los reactores de acuerdo.
  • Revestimos la superficie interior del reactor químico con esmalte TJ09, utilizando una tecnología de esmaltado muy sofisticada; esto garantiza una larga vida útil y resistencia óptima a la corrosión, impactos mecánicos y cambios de temperatura.
  • Ofrecemos diferentes modelos de reactor esmaltado con calentador eléctrico: K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, K3000L, K4000L, K5000L, etc.

Principio de trabajo del reactor revestido de vidrio

Nuestro reactor vidriado incorpora una barra de calentamiento eléctrico que calienta el aceite de transferencia térmica de la camisa. Mientras se la temperatura incrementa hasta alcanzar el nivel deseado, se utiliza un instrumento de control y medición de temperatura para controlar la barra de calentamiento eléctrico y apagarla y conseguir una temperatura constante.

Parámetros técnicos del reactor esmaltado

Recipiente a presión Camisa
Presión de diseño
(MPa)
0.4/0.6/1.0 ATM
Temperatura de diseño
( ℃ )
-19 ℃ /200℃ -19 ℃ /200℃

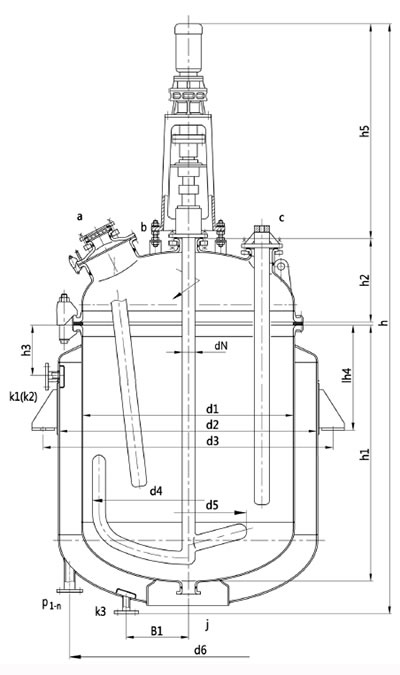

Simbolo Uso
P1-n Junta del calentador eléctrico
Otros: a, b, c El uso de la boquilla es el mismo que el de los reactores revestidos de vidrio tipo K de la misma especificación.
Unidad: mm

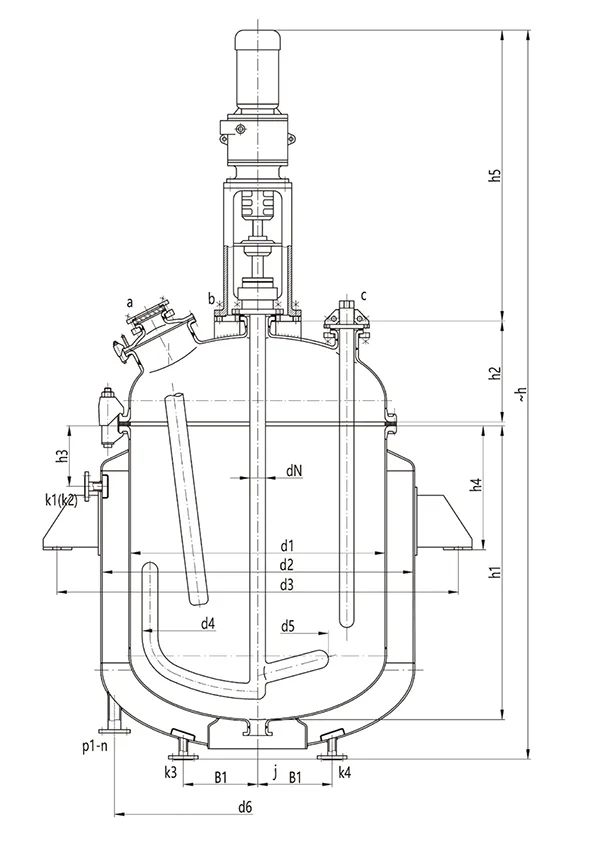

Especificaciones K50 K100 K200 K300 K500 K1000 K1500 K2000 K3000 K4000 K5000
Capacidad nominal (L) 50 100 200 300 500 1000 1500 2000 3000 4000 5000
Capacidad total (L) 102 180 325 483 743 1616 2172 2640 4170 5140 6470
Capacidad calculada (Nota 1) (L) 71 128 247 369 588 1244 1714 2180 3370 4334 5443
Capacidad de la camisa (L) 84 115 174 218 307 476 300 387 461 774 73
Área de intercambio térmico ( ㎡ ) 0.34 0.66 1.26 1.75 2.64 4.55 5.76 7.23 9.33 11.85 13.74
Peso de referencia (kg) 446 527 697 966 1174 1885 2280 2535 3555 4055 4940
Tamaño d1 500 600 700 800 900 1200 1300 1300 1600 1600 1750
d2 700 800 900 1000 1100 1400 1450 1450 1750 1750 1900
d3 809 918 1028 1130 1230 1571 1622 1622 1964 1964 2152
d6 608 708 810 910 1010 1312 1389 1389 1690 1690 1840
h 1835 1980 2245 2595 3035 3500 3700 4050 4210 4650 4820
h1, h2… Igual que el reactor esmaltado tipo K
DN de la boquilla a, b, c, d… Las especificaciones de las boquillas de conexión de la camisa tienen son iguales a las del reactor esmaltado tipo K.
DN de la boquilla de la camisa p 65 65 65 65 65 65 65 65 65 65 65
p1-n p1-4 p1-6 p1-6 p1-6 p1-9 p1-12 p1-12 p1-12 p1-15 p1-15 p1-18
k1, k2… Tamaño de las boquillas igual que las del reactor esmaltado tipo K
Accionamiento DN 40 40 50 65 65 80 80 80 95 95 95
h5 950 950 953 1170 1170 1320 1320 1320 1360 1360 1360
Nota 1: Capacidad calculada: Volumen bajo brida de cuello.
